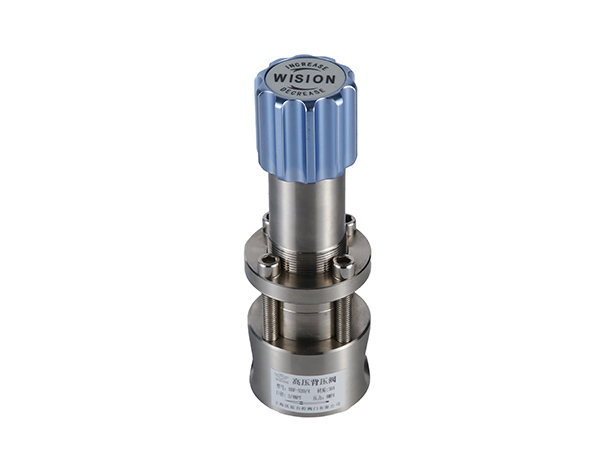

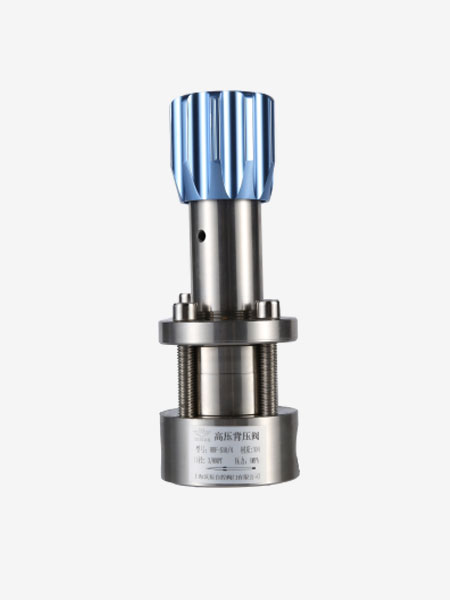

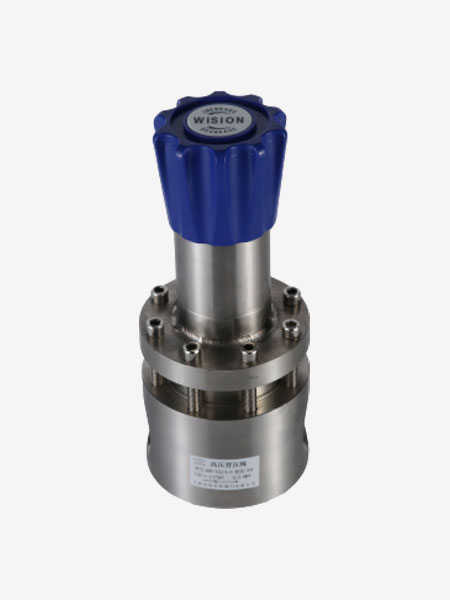

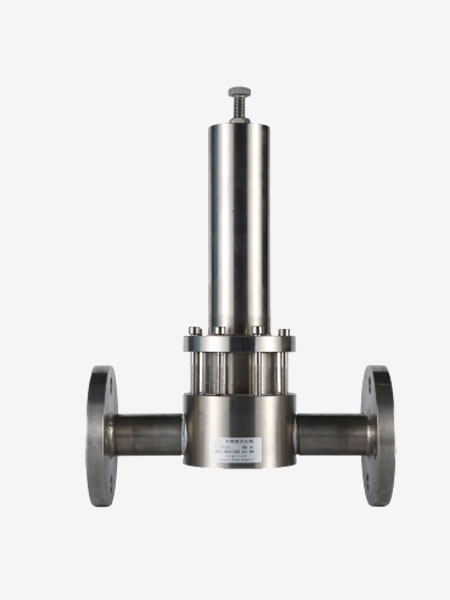

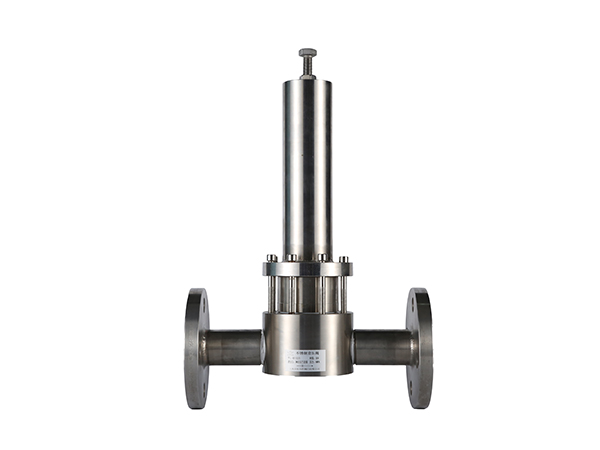

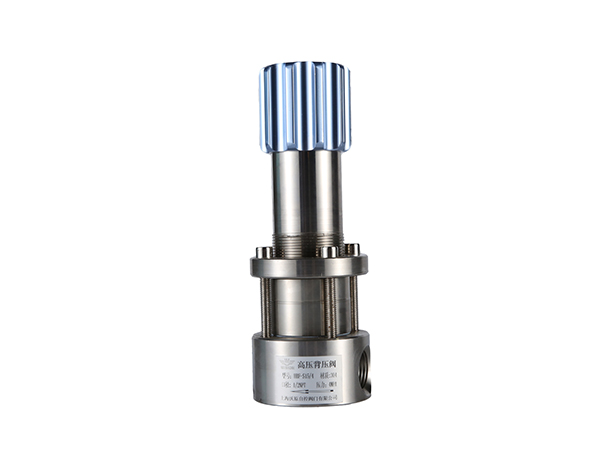

LHBF系列液體高壓背壓閥，活塞式壓力傳輸，用于穩定高壓泵出口壓力，常與阻尼器配合使用，減小流體波動，穩定泵的流量。適用水、油、有機物、酸堿等液體。
如某些高壓泵的流量隨壓力變化較大，可在泵的出口處設置背壓閥，使泵的輸出流量穩定，這時一般選擇背壓閥的壓力為泵的實際使用壓力或略小于泵的使用壓力。出口管道上的單向閥用于防止液體回流，背壓閥用于保持泵出口有一恒定壓力。
● 活塞式結構，用于高壓管路
● 為背壓閥的兩端管路提供壓力差
● 防止虹吸現象的發生，消除投加點壓力波動所引起的投加量變化
● 和脈動阻尼器配合使用減小水錘對系統的危害
● 保護管路、彎頭、接頭，減小壓力波動的沖擊
● 與其他管路元件如脈動阻尼器配合使用才能發揮最大效用
| ? 調節壓力控制范圍：0-30Kpa，0-60kpa，0-100kpa，0-3bar，0-7bar，0-10bar |
| ? 安全測試壓力：150% 最大額定壓力 |
| ? 適用溫度：-40℃至＋100℃（大于100℃咨詢技術） |
| ? 內泄漏率：無氣體泄漏 |
| ? Cv值：0.6，1.2，2，2.6，3.8，5.1，8，11，13，17，25，36，50，75 |
| ? 母體：316L，304，C276，TA2，PVDF，不銹鋼襯氟 |
| ? O型圈：NBR,VITON,EPDM,PTFE |
| ? 閥 座: PTFE, PCTFE, PEEK, Vespel, 316L |
| ? 彈簧：316L |
| ? 閥芯頂桿：316L |
| 訂購指南 ORDERING INFORMATION | |||||||
| 系列型號 | 母體材質 | 母體孔位 | 公稱通徑 | 連接方式RC/NPT | 調節壓力 | O型圈 | 壓力表 |
| LHBF液體背壓閥 |
L:316L S:304 C:C276 T:TA2 PD:PVDF CF:襯氟 |
A B |
6 32 8 40 10 50 15 65 20 80 25 100 |
1/8" 1.25" 1/4" 1.5" 3/8" 2" 1/2" 2.5" 3/4" 3" 1" 4" 法蘭連接可訂制,代號:F |
K:0-2Mpa I:0-3Mpa H:0-4Mpa G:0-5Mpa Q:0-6Mpa N:0-10Mpa |
1.NBR 2.Viton 3.EPDM 4.PTFE |
G:附壓力表 （MPa) P:附壓力表 （psig/bar) W:無壓力表 |
