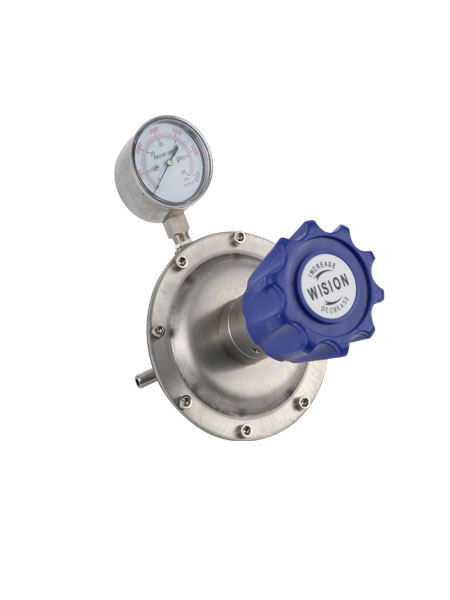

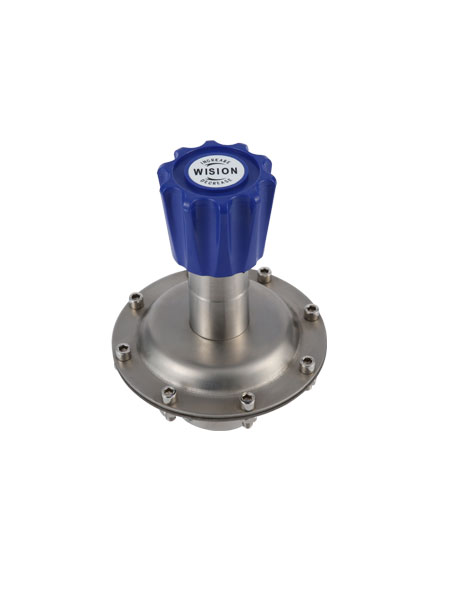

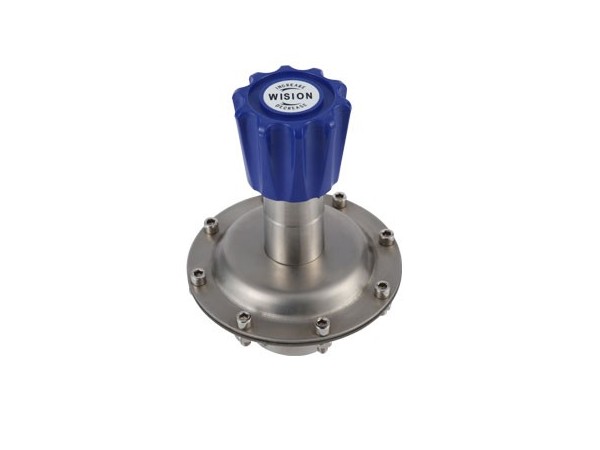

HLRW78超微壓系列不銹鋼背壓閥 ，大膜片結構，橡膠膜片壓力傳輸，專門為超微壓使用要求設計，穩定入口壓力，主要應用于中等流量氣體系統和液體（有適用于液體的結構）。最低調節壓力低至0.6KPA。
HLRW78超微壓系列不銹鋼背壓閥 ，大膜片結構，橡膠膜片壓力傳輸，專門為超微壓使用要求設計，穩定入口壓力，主要應用于中等流量氣體系統和液體（有適用于液體的結構）。最低調節壓力低至0.6KPA。
● 單級式減壓結構
● 母體與膜片采用軟密封形式
● 壓力表，安全閥接口1/4〞NPT（F）
● 內設過濾網
● 可采用面板式或墻式安裝
● 實驗室
● 防爆電箱系統
● 腐蝕性氣體、特種氣體
● 氣體微正壓使用工況
● 測試設備，氮封設備
| ? 最大輸入壓力：50kpa |
| ? 調節壓力:0～0.6，0～2，0～5KPa |
| ? 安全測試壓力:1.5 倍的最大輸入壓力 |
| ? 適用溫度: -40℃至＋100℃（大于100℃咨詢技術） |
| ? 內泄漏率：2×10-8 atm cc/sec He |
| ? Cv值：0.2，0.6，1.2，2.4，3.2，,5.1，11，17 |
| ? 母體：316L，304，C276，TA2，PVDF，PTFE，不銹鋼襯氟 |
| ? 上蓋：304 |
| ? 膜 片：NBR， VITON， PTFE，EPDM， PEEK |
| ? 過濾網：316L(10μm) |
| ? 閥 座:PCTFE， PTFE ，NBR，PEEK，Vespel， 316L |
| ? 彈簧：316L |
| ? 閥芯頂桿：316L |
| 訂購指南 ORDERING INFORMATION | |||||||
| 系列型號 | 母體材質 | 母體孔位 | 調節壓力 | 壓力表 | 進氣形式 | 出氣形式 | 選項 |
|
HLRW78超微壓背壓閥 |
L | A | G | G | OO | OO | P |
|
L:316L S:304 C:C276 T:TA2 PD:PVDF PF:PTFE CF:襯氟 |
A B |
E:200KPA G:100KPA H:50KPA K:25KPA L:10KPA 超微壓HLRW78 N:2KPA M:5KPA |
G:附壓力表 （KPa) W:無壓力表 |
00:1/4NPT(F) 02:3/8NPT(F) 04:1/2NPT(F) 06:3/4NPT(F) 08:1"NPT(F) 10:1-1/4"NPT(F) 12:1-1/2"NPT(F) 14:2"NPT(F) 其他形式接頭可供選擇 |
00:1/4NPT(F) 02:3/8NPT(F) 04:1/2NPT(F) 06:3/4NPT(F) 08:1"NPT(F) 10:1-1/4"NPT(F) 12:1-1/2"NPT(F) 14:2"NPT(F) 其他形式接頭可供選擇 |
P:面板式安裝 | |
