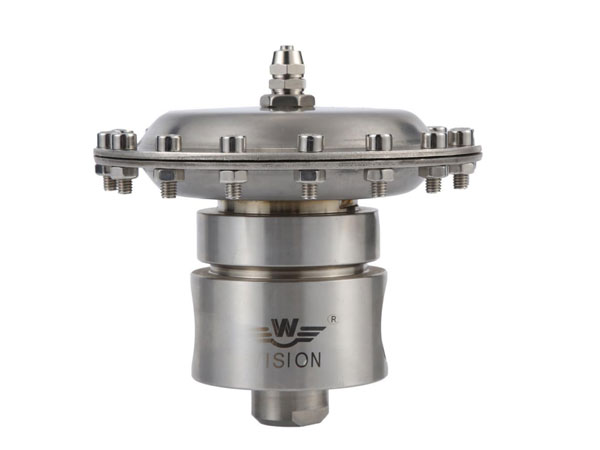

不銹鋼氣控減壓器ARW14

ARW14微壓系列氣控減壓器，單級式膜片減壓結構，橡膠膜片壓力傳輸，專門為微壓使用要求設計，輸出壓力穩定，適用于純凈氣體、標準氣體、腐蝕性氣體和液體等；可采用面板安裝，不銹鋼微壓減壓器適用于實驗室，石油化工，測試設備，半導體、環保設備等。

服務熱線： 021-60528933

在線咨詢

氣控減壓器是根據控制壓縮空氣壓力來調整閥后壓力的大小，控制閥后流體壓力。壓力在調節范圍內可任意調節，連續控制，實現閥后壓力的連續、無級調節，可以遠程控制、氣動控制等多種控制方式，閥后壓力受空氣壓力控制，可以相等，也可以按一定比例變化，氣控比率1：1到1:100。氣控減壓器適用于流體壓力需要遠程控制、精確控制的使用場合。

氣控減壓器

設計特點Design features

●單級式減壓結構。

● 母體與膜片采用軟密封形式

● 壓力表接口1/4’’NPT（F）

●內設過濾網。

● 可采用面板式或墻式安裝

● 可以遠程控制，氣動控制等多種控制方式

● 壓縮空氣壓力0-7bar

● 動作靈敏，精度高

特性參數Characteristic parameters

? 最大輸入壓力: 50，100 psig
? 輸出壓力: 0～10，0～25，0～50， 0～100KPa
? 安全測試壓力：1.5倍的最大輸入壓力
? 適用溫度： -40℃至+100℃（大于100℃咨詢技術）
? 泄漏率: 2×10-8 atm cc/sec He
? Cv值：0.06，0.08，0.4，0.6，1.2，3.2，4.8，6.6
? 氣控比率1：1到1:100
? 線性度：±5%F.S以下
? 靈敏度：±3%F.S以下
? 精度：±5%F.S以下

產品材質Product material

? 母體:316L，304，C276, TA2，PVDF，PTFE，不銹鋼襯氟

? 上蓋：304

? 膜片：NBR，VITON ，PTFE, PEEK, Vespel， 316L，C276

? 過濾網：316L (10μm)

? 閥座：PCTFE，PTFE，NBR，PEEK，Vespel, 316L

? 彈簧：316L

? 閥芯頂桿：316L ? 閥芯頂桿：316L

流量曲線圖Flow curve

安裝尺寸圖Installation dimensions

母體孔位圖Matrix bitmap

訂購指南 ORDERING INFORMATION
系列型號	母體材質	母體孔位	輸入壓力	輸出壓力	壓力表	進氣形式	出氣形式	選項
	L	B	D	G	G	O2	O2	P
ARW14氣控減壓器	L:316L S:304 C:C276 T:TA2 PD:PVDF PF:PTFE CF:襯氟	A B D G J M	F:50psig E:100psig G:200psig	F:200KPA G:100KPA H:50KPA K:25KPA L:10KPA 超微壓HLRW14: M:5KPA N:2KPA P:0.6KPA	G:附壓力表（KPa) W:無壓力表	00: 1/4" NPT(F) 02: 3/8" NPT(F) 04: 1/2" NPT(F) 06: 3/4" NPT(F) 08：1"NPT(F) 10：1-1/4"NPT(F) 12：1-1/2"NPT(F) 14：2"NPT(F) 其他形式接頭可供選擇	00: 1/4" NPT(F) 02: 3/8" NPT(F) 04: 1/2" NPT(F) 06: 3/4" NPT(F) 08：1"NPT(F) 10：1-1/4"NPT(F) 12：1-1/2"NPT(F) 14：2"NPT(F) 其他形式接頭可供選擇	P:面板式安裝 R:安全閥 ZR:自泄壓 SR:自泄壓帶回收口
