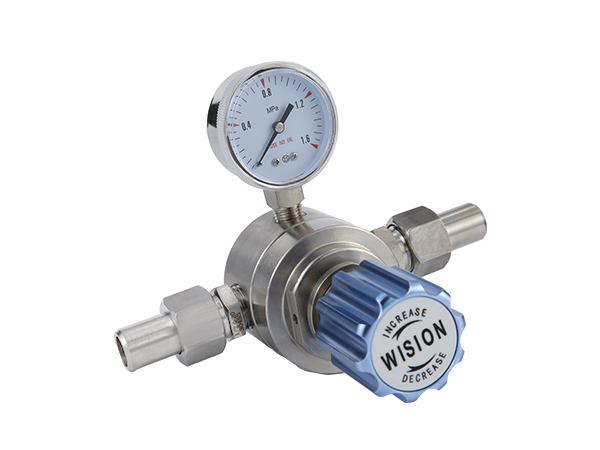

RW15系列中等流量減壓器，單級式膜片減壓結構，平衡式閥芯，不銹鋼膜片壓力傳輸，輸出壓力穩定，主要應用于中等流量氣體、系統。適應于純凈氣體，標準氣體，腐蝕性氣體，液體等。適用范圍：實驗室、石油化工、測試設備等。
● 單級式減壓結構，平衡式閥芯。
● 母體與膜片采用硬密封形式。
● 母體螺紋：進出氣接口1/4"NPT(F)，3/8"NPT(F)，1/2"NPT(F)，3/4"NPT(F)，壓力表、安全閥接口1/4NPT（F）。
● 內部結構易吹掃，內設過濾網。
● 可采用面板式安裝或者墻式安裝。
| ? 最大輸入壓力：500，3000psig |
| ? 輸出壓力： 0~25， 0~50， 0~100，0~250，0~400 psig |
| ? 安全測試壓力：1.5 倍的最大輸入壓力 |
| ? 適用溫度：-40℃至+100℃（大于100℃咨詢技術） |
| ? 泄漏率：2×10-8 atm cc/sec He |
| ? Cv值： 0.6,0.8,1.8 |
| ? 母體：316L,Brass,304，C276,TA2，蒙乃爾400，不銹鋼襯氟 |
| ? 上蓋：304 |
| ? 膜片: 316L,C276 |
| ? 過濾網: 316L(10μm) |
| ? 閥座：PCTFE,PTFE，PEEK,Vespel |
| ? 彈簧： 316L |
| ? 閥芯頂桿：316L |
| 訂購指南ORDERING INFOUMATION | ||||||||
| 系列型號 | 母體材質 | 母體孔位 | 輸入壓力 | 輸出壓力 | 壓力表 | 進氣形式 | 出氣形式 | 選項 |
|

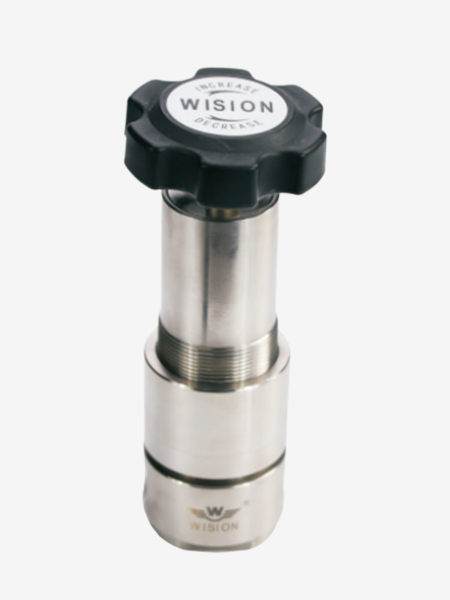

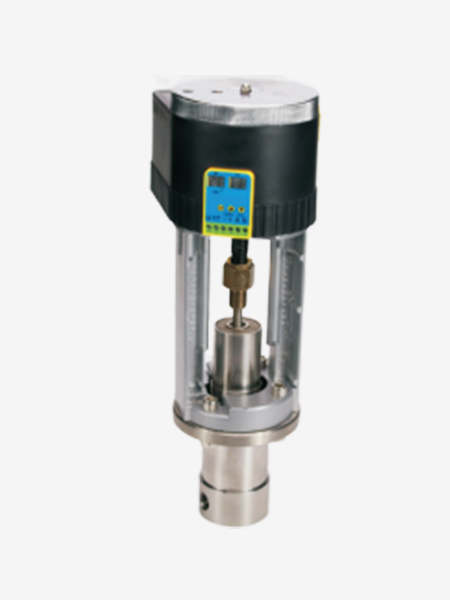

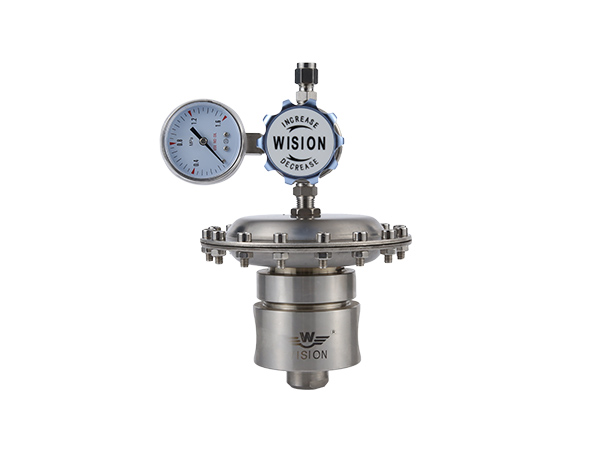

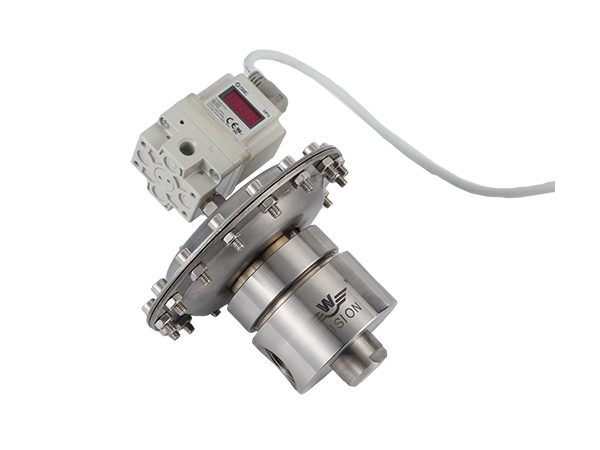

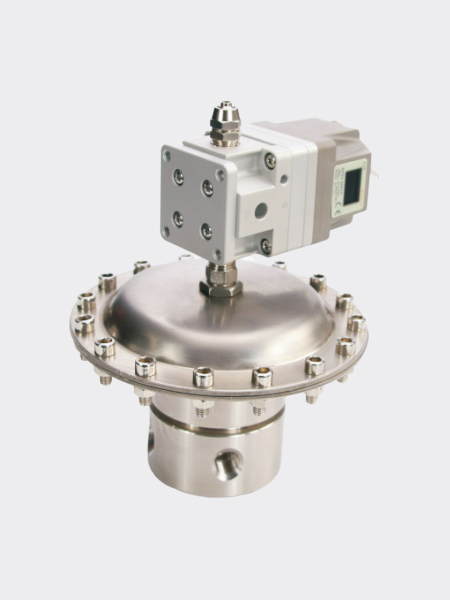

RW15減壓器 HTRW15高溫減壓器 ARW15氣控減壓器 XRW15先導減壓器 LRW15液體減壓器 ERW15電動減壓器 EARW15電氣比例減壓器 |
L | B | E | H | G | 04 | 04 | P |
|
L:316L S:304 B:Brass C:C276 T:TA2 |
A B D G J M |
D:6000psig E:3000psig F:500psig |
E:0-400psig G:0-250psig H:0-125psig J:0-100psig L:0-50psig M:0-25psig Q:30"Hg Vac-30psig S:30"Hg Vac-60psig T:30"Hg Vac-100psig |
G:附壓力表 （Mpa) P:附壓力表 （psig/bar) W:無壓力表 |
00:1/4NPT(F) 01:1/4NPT(M) 02:3/8NPT(F) 03:3/8NPT(M) 04:1/2"NPT(F) 05:1/2"NPT(M) 06:3/4"NPT(F) 13:1/2"卡套接頭 14:3/4"卡套接頭 其他形式接頭 可供選擇 |
00:1/4NPT(F) 01:1/4NPT(M) 02:3/8NPT(F) 03:3/8NPT(M) 04:1/2"NPT(F) 05:1/2"NPT(M) 06:3/4"NPT(F) 13:1/2"卡套接頭 14:3/4"卡套接頭 其他形式接頭 可供選擇 |
P:面板式安裝 R:安全閥 ZR:自泄壓 SR:自泄壓帶回收口 |
|
